北斗部標記錄儀
部標北斗記錄儀
部標北斗記錄儀－北斗部標標準型兼容GPS和北斗定位監控，內置調度屏/打印機/行駛記錄儀/IC卡讀卡器/USB接口/TTS/CANBUS，多路數據串口（可同時接攝像頭、油耗檢測器/溫度檢測器/LED廣告屏。支持GSM.CDMA.TD-SCDMA.WCDMA.CDMA2000通信模式。車輛標準安裝結構設計，一體化結構，便于安裝。
符合國標JT/T794-2011和 JT/T808-2011及行駛記錄儀GB/T 19056標準的要求。

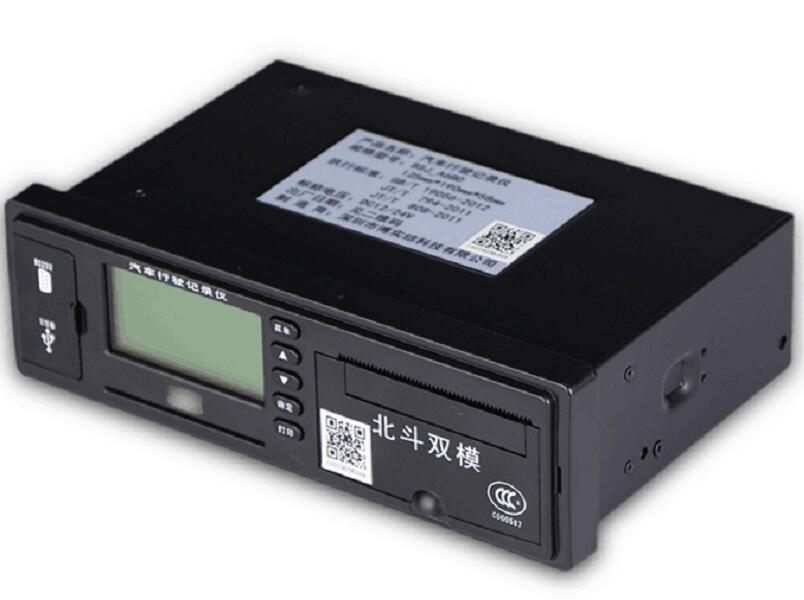

一、產品實物示意圖
二、產品配置清單
產品標配清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
BSJ_A6BD主機 |
1 |
臺 |
|
|
2 |
24Pin接口連接線束 |
1 |
束 |
實際線束為9PIN 長2M |
|
3 |
GSM通訊天線 |
1 |
條 |
|
|
4 |
北斗雙模定位天線 |
1 |
條 |
|
|
5 |
說明書、保修卡、合格證 |
1 |
本 |
各1本 |
|
6 |
安裝用支架或嵌入式安裝卡套箱 |
1 |
套 |
用戶可根據實際安裝情況予以選擇 |
|
7 |
包裝盒 |
1 |
套 |
含珍珠棉 |
注明：以上為整套產品的標準配置清單，以上范圍之外的配件均需額外支付費用。
產品選配清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
接觸式IC卡 |
1 |
張 |
|
|
2 |
TF卡 |
1 |
張 |
|
|
3 |
TTS播報喇叭或通話喇叭 |
1 |
個 |
|
|
4 |
劫警開關 |
1 |
個 |
|
|
5 |
串口攝像頭 |
1～4 |
個 |
|
|
6 |
圖像采集擴展器 |
1 |
個 |
外接2～4個攝像頭使用擴展器 |
|
7 |
油耗檢測器 |
1 |
套 |
|
|
8 |
溫度檢測器 |
1 |
套 |
|
|
備注：以上配件的對接請與公司相關人員明確項目需求，終端程序會因需求的不同有不同的程序版本。 |
||||
三、產品接口定義及接線說明

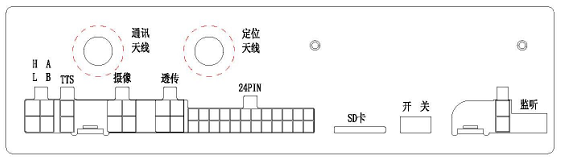

BSJ_A6BD 終端背面接口圖
通訊天線：GSM或CDMA天線接口
定位天線：北斗或GPS天線接口
H：CAN+接口（暫不支持）
L：CAN-接口
A：485接口（暫不支持）
B：485接口
TTS：語音播報和通話喇叭接口
攝像：串口攝像頭接口（RS232）
透傳：外接RS232設備接口
24PIN接口：電源、ACC等（線序見表1）
SD卡：TF卡插座
開關：終端備用電池開關
監聽：MIC（麥克風）接口

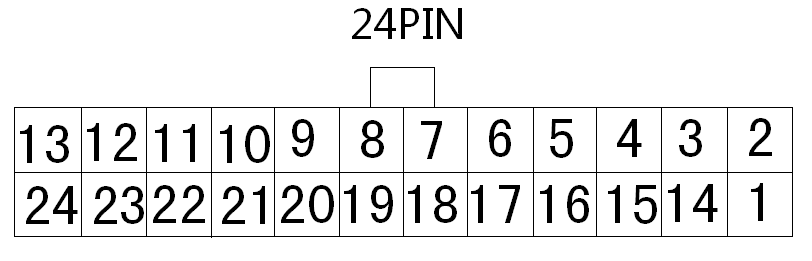

BSJ_A6BD 終端24PIN接口定義圖
表1：接口定義及說明
|
腳位 |
功能 |
說明 |
腳位 |
功能 |
說明 |
|
1 |
電源正極 |
DC 9~36V |
13 |
|
|
|
2 |
電源負極 |
可靠接地 |
14 |
|
|
|
3 |
左轉向燈線 |
檢測8~36V有效 |
15 |
|
|
|
4 |
右轉向燈線 |
檢測8~36V有效 |
16 |
|
|
|
5 |
遠光燈線 |
檢測8~36V有效 |
17 |
|
|
|
6 |
剎車信號線 |
檢測8~36V有效 |
18 |
劫警 |
搭鐵有效 |
|
7 |
|
|
19 |
|
|
|
8 |
|
|
20 |
|
|
|
9 |
|
|
21 |
|
|
|
10 |
|
|
22 |
近光燈 |
檢測8~36V有效 |
|
11 |
速度傳感檢測線 |
檢測電子脈沖 |
23 |
|
|
|
12 |
ACC檢測線 |
檢測8~36V有效 |
24 |
|
|

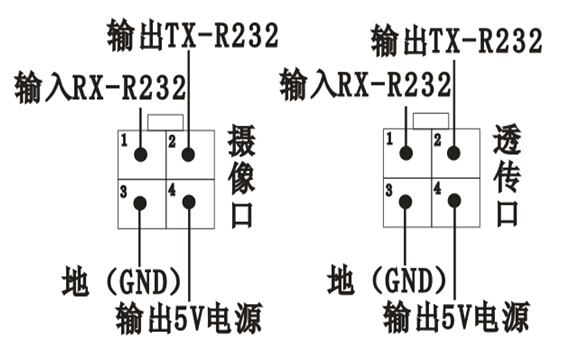

攝像及透傳口（R232）接口定義
第二章 整機參數及功能操作說明
一、產品整機參數表
|
序號 |
項目 |
規格參數 |
備注 |
|
1 |
工作電壓 |
DC 9~36V |
|
|
2 |
工作電流 |
150mA@12V |
|
|
打印時最大電流2000mA@12V |
|
||
|
3 |
規格尺寸 |
L145mm*W180mm*H50mm |
|
|
4 |
定位方式 |
北斗雙模定位模塊（北斗二代） |
|
|
5 |
定位誤差 |
<10m（此數據供參考，定位誤差與車輛所在區域地形及時間等因素有關聯） |
此數據為公司實驗室實測 |
|
6 |
通信網絡 |
GPRS/CDMA |
|
|
7 |
通訊方式 |
TCP/UDP |
|
|
8 |
速度記錄誤差 |
±1Km |
|
|
9 |
工作溫度范圍 |
-25℃ ~ +75℃ |
|
|
10 |
貯存溫度范圍 |
-40℃ ~ +85℃ |
|
|
11 |
整套重量 |
1800g |
標準配置為一套 |
|
12 |
后備電池工作時間 |
電池充飽電的前提下，可連續工作1h |
7.2V 300mAh鎳氫電池組 |
二、產品整機功能表
|
功能塊 |
功能明細 |
功能說明 |
|
車輛遠程監控功能 |
實時位置查詢 |
查詢實時車輛狀態 |
|
定時/定距監控 |
可根據客戶要求設置監控模式 |
|
|
監聽功能 |
需選配MIC,需SIM卡支持語音通話 |
|
|
雙向通話 |
需下載電話本 |
|
|
圖片采集 |
需選配攝像頭，需透傳口設置為攝像模式時才支持拍照，當前攝像口空置 |
|
|
區域限制功能 |
可實現圓形，矩形，多邊形區域進出區域報警 |
|
|
盲區補傳功能 |
終端記錄5000條盲區數據 |
|
|
車載終端軟件遠程升級 |
需廠家配合 |
|
|
信息調度功能 |
帶TTS功能外接喇叭可實現語音播報 |
|
|
車輛報警功能 |
緊急報警 |
加裝劫警按鈕 |
|
定位天線開路報警 |
天線未接或開路損壞 |
|
|
超速報警 |
客戶設置超速值，超速時終端向平臺發送報警數據 |
|
|
主電源低壓、高壓、掉電報警 |
主電源電壓低于10V時報低壓，高于36V時報高壓，低于5V報掉電 |
|
|
疲勞駕駛報警 |
默認行駛4小時，需休息20分鐘 |
|
功能塊 |
功能表 |
備注 |
|
車輛報警功能 |
進出區域報警 |
需平臺設置，支持矩形、圓形及多邊形區域報警 |
|
停車超時報警 |
停車超過設置的時間，即會向平臺報警 |
|
|
數據采集功能 |
汽車行駛記錄儀數據采集功能 |
記錄儀數據符合GB／T 19056-2012，可平臺遠程調取或使用U盤現場導出，選配打印機可打印記錄儀數據 |
|
油耗數據采集 |
加裝油量采集設備 |
|
|
溫度數據采集 |
加裝溫度采集設備 |
|
|
其它 |
支持雙IP |
支持同時向2路IP回傳數據，默認主IP為中交IP |
|
遠程查詢版本 |
支持平臺下發指令 |
|
|
切換定位模式 |
終端定位模式可切換為單GPS/單北斗/雙模模式 |
三、產品安裝操作流程
1、設備安裝
（1）檢查設備
查看設備外觀是否良好，相關配件是否齊全。
（2）安裝SIM卡
打開設備底蓋將SIM卡放入卡座。請避免用力過度損壞卡座，且不要在設備通電的狀態下進行插拔SIM卡的操作，請確保SIM卡具備上網功能。
（3）選擇終端安裝位置要求
A． 防水：應選擇不易進水的位置確保持終端的干燥，要注意遠離空調出風口以防在溫差變化時，有冷凝水積聚在終端內部嚴重影響產品的使用壽命。
B．防震：終端不能懸空安裝在長期振動較大位置。
C．防干擾：終端應遠離車內影音和對講等電子設備，防止傳導干擾和輻射干擾。
（4）安裝定位天線
A．注意定位天線的接收面必須向上且上方應無金屬物遮擋，為了達到最佳效果，定位天線底面安裝盡量保持平整，傾斜度最好不要超過45°。
B．布線盡可能隱蔽，同時建議：第一美觀，第二防止無意或者有意的損壞。
C．定位天線接口務必接到終端側面標有“定位天線”的接口上，并確保擰緊以避免長期震動照成接口松動影響定位效果。
（5）安裝通訊天線
為了防止信號被干擾，通訊天線要避免與其他控制線交纏在一起；為防止通訊信號對車內無線設備造成干擾（如收音機），建議與通訊天線間距不小于50厘米。
（6）連接汽車主電源及開關量線
按照線纜接口定義（表1）接好電源紅線（正極）應接汽車的常電即汽車主控電源正極。電源黑線（負極）應連接到汽車電源的負極或搭鐵，但要確保搭鐵之處導電良好。開關量線根據記錄儀要求連接表1中的左右轉向，剎車，遠光，速度傳感器線。
（7）速度傳感器系數校準方法
A．自動校準模式：進入菜單選擇“出廠設置”輸入默認密碼“66666666”長按OK鍵后，選擇“設置傳感器系數”輸入“0000”長按OK保存退出。設置完成后，只需要車輛定位并以大于20KM/H的速度勻速行駛10s，終端將自動校準。
B．工具校準模式：需選配博實結速度設置器，在無需開動車輛的情況下進行校準。具體操作方法參考速度設置器使用說明。
2、上線設置
（1）屏設置上線
|
出廠設置 |
快速開戶 （所有項都必填）
|
省域ID |
|
號市域ID |
||
|
車牌號 |
||
|
車牌顏色 |
||
|
終端ID |
||
|
終端手機號 |
||
|
車輛VIN號 |
||
|
上線模式（IP參數格式 0,111.111.111.111,1111） |
||
|
IP參數格式 0,111.111.111.111,1111 |
||
|
注冊上線 |
（3）短信遠程上線設置
具體短信設置上線格式如下：
P：密碼
N：表示終端本機號
A：表示終端的APN接入點
D：主IP（也可設置為域名，主域名用G表示）
T：副IP（也可設置為域名，副域名用Q表示）
終端注冊參數 *V:a,b,c,d,e,f,g,i 每個參數以逗號隔開
a:省域ID,2字節, 如 44
b:市域ID,4字節, 如 0303
c:制造商ID,5字節,如70111（默認寫死，支持短信修改）
d:終端型號(默認寫死，支持短信修改)
e:終端ID,7byte ,如1234567
f:車身顏色,1字節 , 1=籃色 , 2=黃色 , 3=黑色 , 4=白色，5=
g:車牌號碼,xx+y,nbyte ,其中x表示中文簡稱以字符代替
i:車輛VIN號
